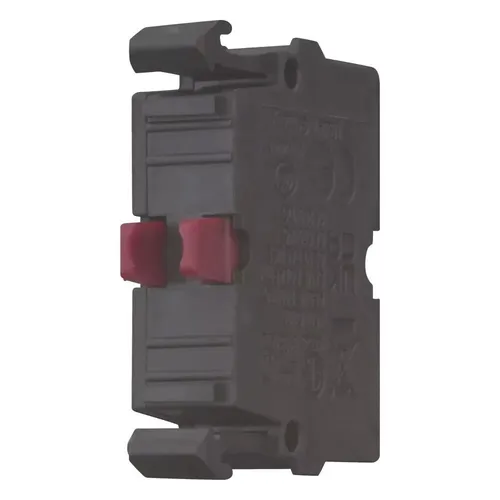

Moeller/Eaton M22-K01 Kontaktelement 1Ö Frontbefestigung Schraub. 216378

Moeller/Eaton M22-K01 Kontaktelement 1Ö Frontbefestigung Schraub. 216378

Modell: M22-K01, Produktart: Kontaktelement, Terminierungsart: Schraube

1St. Eaton M22-K01 216378 Kontaktelement, 1Ö, Frontbefestigung, 6. Strombahn, Sc...

Eaton M22-K01 Kontaktelement, 1Ö, Frontbefestigung, 6. Strombahn, Schraubanschluss Das RMQ-Titan Produktsortiment beinhalte t neben einem breiten Angebot an Frontee lementen hier die passenden Kontakteleme nte. Ein wesentliche Differenzierungsmer kmal ist u.A. mechanisch mit der Befesti gungsart Front, Boden sowie der Anschlus stechnik Federklemme oder Schraubtechnik . M22-K01 ' '

Eaton M22-K01 Kontaktelement, Frontbefestigung, 1 Öffner (216378)

Kontaktelement aus dem Sortiment Zusatzausrüstung. Produktmerkmale: Baustein Norm/Zulassung: UL/CSA, IEC Hinweis: Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1 Weg des Bedienteils...

eaton M22-K01 KONTAKTELEMENT FRONTBEFESTIGUNG 1 Ö

Kontaktelement, Standard/Genehmigung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontakte Ö = Öffner: 1 Ö, Kontakte Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1: mm 4,8, Maximaler Weg: 5,7 mm, Mindestkraft für Zwangsöffnung: N 15, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Verbindungstyp: Einfachkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Auslöseanzeige +, wenn durch Arbeitsstromauslöser ausgelöst, Überlastauslöser Technische Daten Herstellerprogramm Moeller series, RMQ-Titan Anzahl der Kontakte als Öffner 1 Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6 A Ausführung des elektrischen Anschlusses Schraubanschluss Ausführung aufsteckbar und integrierbar Montageart Frontbefestigung Fassung ohne

Eaton KONTAKTELEMENT 1Ö FRONT / EATON M22-K01 216378 216378

(656667864) Kontaktelement 1 Öffner, System RMQ, Frontbefestigung, mit Schraubklemmen

Hilfskontakt Eaton M22-k01 Nc Frontale Schraubbefestigung 216378

Allgemeine Beschreibung Der Hilfskontakt Eaton M22-K01 ist ein zuverlässiges Bauteil für verschiedene Anwendungen in der Elektrotechnik. Er bietet eine hohe Nennbetriebsspannung und ist für die Frontmontage konzipiert. Technische daten Nennbetriebsspannung [Ue]: 500V AC, 220V DC Konventioneller thermischer Freiluftstrom [Ith = Ie]: 4A Kurzschlussstrom [Iq]: 1 kA Betriebstemperatur: -25/+70°C Bemessungs-Stoßspannung [Uimp]: 6000V AC Bemessungsisolationsspannung [Ui]: 500V Überspannungskategorie/Verschmutzungsgrad: III/3 Absicherung Kurzschlussschutzvorrichtung [gG/gL]: 10A Nennbetriebsstrom [Ie] AC: 6A Anschlussarten: Schraubklemmen Schutzklasse: IP20 Kontakte: 1 NC-Kontakt Mechanische Belastbarkeit [Manöver]: >5 x 10^6 Manövrierhäufigkeit [Mann/h]: 3600 Betätigungskraft: ≦5 NET Antriebsmoment (Schraubklemmen): ≦ 0,8 Nm Starre Anschlussquerschnitte: 0,75 - 2,5 mm2 Flexible Anschlussquerschnitte: 0,5 - 2,5 mm2 Flexible Anschlussquerschnitte mit Aderendhülse: 0,5 - 1,5 mm2 Kompatibilität und Zubehör Art: Hilfskontakte Spannung: 500VAC Weitere Informationen Konformität mit den Normen: IEC 60947-5-1 Schockfestigkeit nach IEC 60068-2-27: Schockdauer 11 ms, Halbwelle > 30 g

Eaton Kontaktelement 1Ö, Front M22-K01 (216378)

Eigenschaften: Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontaktbestückung Ö=Öffner: 1 Ö, Kontaktbestückung Hinweis:=Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 15, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Einzelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung¿+¿bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom., Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Nicht in Verbindung mit Lasttrennschalter PN¿, Kennzeichnung im Schalter: HIA., Kennzeichnung im FI-Block: HIAFI., Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner., Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten Übernimmt Melde- und Verriegelungsaufgaben., Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Kennzeichnung im Schalter: HIN., Bei Kombination mit Fernabtrieb NZM-XR.. ist der rechte Einbauplatz Normalhilfsschalter HIN nur mit Einzelkontakten bestückbar., verwendbar für: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normen und Bestimmungen: IEC 60947-5-1 (216378)

Eaton M22-k01

Kontaktelement, 1 N/C, Frontmontage, 6. Kontakt, Schraubverbindung

Eaton Kontaktblock 1 Öffner (M22-K01)

Eaton Kontaktblock 1 Öffner (M22-K01)

EATON Schalter, M22-K01, Kontaktelement

Anzahl der Packungen: 1 Worldwide Eaton Warranty Herkunftsland:- Irland Ean 4015082163785 Einfach zu benutzen

Eaton Kontaktelement 1ö Front (m22-k01 216378)

Kontaktelement 1 Öffner, System RMQ, Frontbefestigung, mit Schraubklemmen Technische Details: Name Wert Type M22-K01 216378 Hersteller Artikelnummer 216378 Montageart Frontbefestigung Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6 A Anzahl der Kontakte als Schließer 0 Anzahl der Kontakte als Öffner 1 Anzahl der Kontakte als Wechsler 0 Ausführung des elektrischen Anschlusses Schraubanschluss Ausführung aufsteckbar und integrierbar Fassung ohne Anzahl der Fehlersignalschalter 0

Eaton M22-K01 Kontaktelement 1 Öffner, Frontbefestigung, Schraubanschluss , 216378

Eaton Kontaktelement M22-K01 Hersteller:Eaton Bezeichnung:Kontaktelement 1Ö, Front Typ:M22-K01 Anzahl der Kontakte als Öffner:1 Bemessungsbetriebsstrom Ie bei AC-15, 230 V:6 A Ausführung des elektrischen Anschlusses:Schraubanschluss Ausführung:aufsteckbar und integrierbar Montageart:Frontbefestigung Fassung:ohne Eaton Kontaktelement M22-K01: weitere Details Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 15, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Einzelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung + bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom., Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Nicht in Verbindung mit Lasttrennschalter PN , Kennzeichnung im Schalter: HIA., Kennzeichnung im FI-Block: HIAFI., Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner., Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben., Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Kennzeichnung im Schalter: HIN., Bei Kombination mit Fernabtrieb NZM-XR... ist der rechte Einbauplatz Normalhilfsschalter HIN nur mit Einzelkontakten bestückbar., verwendbar für: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normen und Bestimmungen: IEC 60947-5-1 Geliefert wird: Eaton (Moeller) Kontaktelement 1Ö, Front M22-K01, Verpackungseinheit: 1 Stk., EAN: 4015082163785 Kontaktart: 1 ÖffnerBefestigung: am Schalter M22-ASpannungsstoßfestigkeit Uimp: 6000 V ACBemessungsisolationsspannung Ui: 500 Vmax. Kurzschlussschutzelement - ohne Sicherung: Typ PKZM0-10/FAZ-B6max. Kurzschlussschutzelement - Sicherung gG/gL: 10 ANennbetriebsstrom AC (Ie): 6 A bei 230 V AC-15, 4 A bei 400 V AC-15Nennbetriebsstrom DC (Ie): 3 A bei 24 V DC-13Schutzart: IP20Normen und Vorschriften: IEC/EN 60947, VDE 0660mechanische Lebensdauer - Schaltspiele x 106: > 5maximale Häufigkeit der Auslösung - Anschlusszyklen x 106: = < 3600Umgebungstemperatur - ohne Gehäuse - 25°C bis 70°CLeiterquerschnitt - Einzelader: 0,75 bis 2,5 mm2Leiterquerschnitt - mehrdrähtig: 0,5 - 2,5 mm2 Kontaktelement 1 Öffner, System RMQ, Frontbefestigung, mit Schraubklemmen Technische Details: NameWertTypeM22-K01 216378Hersteller Artikelnummer216378Anzahl der Kontakte als Wechsler0Anzahl der Kontakte als Schließer0Anzahl der Kontakte als Öffner1Anzahl der Fehlersignalschalter0Bemessungsbetriebsstrom Ie bei AC-15, 230 V6 AAusführung des elektrischen AnschlussesSchraubanschlussAusführungaufsteckbar und integrierbarMontageartFrontbefestigungFassungohne Produktfarbe:Schwarz, RotAnzahl der CO-Kontakte:1 Kabelklemmen – Originalprodukt von EATON. Bezeichnung: Kontaktelement, Schraubklemmen, Frontbefestigung, 1 Ö, 24 V 3 A, 220 V 230 V 240 V 6 A 216378 EATON. Hersteller-Nr.: 216378. Angaben laut Titel: 3A, 6A, 24V,

Eaton Kontaktelement M22-K01 contact element 1NC 24V 3A 216378 Frontbefestigung

Kontaktkonfiguration: 1NC, Lager: 3851, Produktart: Kontaktelement, Serie: M22, Spannung: 500 V, Stromart: AC/DC, Ursprungsland: Deutschland
