ZARGES Schachtabdeckung V2A 1000 x 1000 mm Einzelteile für Schacht- & Steigleitern, begeh- und befahrbare Abdeckung mit konischer Profilkonstruktion, ideal für Innen- und Außenbereich. Hohe Belastbarkeit bis 12.5 t und leicht zu öffnen.

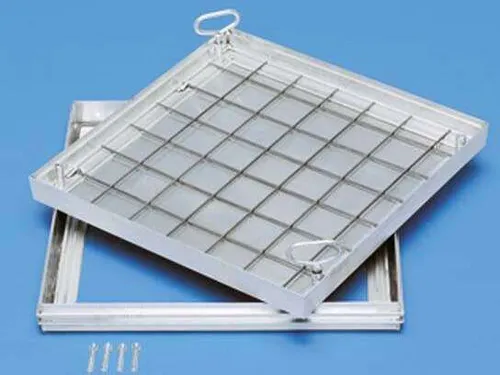

ZARGES Schachtabdeckung V2A 1000 x 1000 mm 47070

Begeh- oder befahrbare Schachtabdeckungen mit wählbarer Oberfläche oder Deckelplatte für den Innen- und Außenbereich.Eine perfekt angepasste Optik bieten die Schachtabdeckungen mit wählbarer Oberfläche durch bauseitige Füllung der Deckelwanne mit dem gleichen Material wie der übrige Bodenbelag (Platten, Fliesen, Teppich oder Pflastersteine). Für geringere Belastungen von bis zu 1,5 t bieten die Schachtabdeckungen mit Deckelplatte die richtige Lösung. Die Deckelplatte ist aus geriffeltem, rutschfestem Aluminium bzw. Tränenblech aus Stahl, feuerverzinkt oder V2A (1.4301), gebeizt und passiviert. Der Rahmen ist aus feuerverzinktem Stahl bzw. Edelstahlprofil V2A (1.4301). ppNach DIN EN 124 in Verbindung mit DIN 1229Konische Profilkonstruktion mit MehrfachverschraubungLeicht zu öffnen, kein VerklemmenEPDM-DichtungGeruchs- und tagwasserdichtBelastung bei wählbarer Oberfläche: Prüfkraft 125 kN (= 12,5 t), nur nach Befüllung der Deckelwanne bauseitig mit Beton B 45 (Körnung 0–8)Inkl. Aushebegriffe (Paar) aus Edelstahl, bestehend aus e

Schachtabdeckung Schachtmaß LW 1000x1000mm VA Außenmaß 1120x1120mm Zarges

Schachtabdeckung V2A 1000 x 1000 mm Begeh- oder befahrbare Schachtabdeckungen mit wählbarer Oberfläche für den Innen- und Außenbereich. Nach DIN EN 124 in Verbindung mit DIN 1229. Konische Profilkonstruktion mit Mehrfachverschraubung. Leicht zu öffnen · kein Verklemmen. EPDM-Dichtung (benzolbeständige Dichtung auf Anfrage). Geruchs- und tagwasserdicht. Belastung bei wählbarer Oberfläche: Prüfkraft 125 kN (=12,5 t) · nur nach Befüllung der Deckelwanne bauseitig mit Beton B 45 (Körnung 0-8). Inkl. Aushebegriffe (Paar) aus Edelstahl · bestehend aus einem selbstabhebenden Öffnungsgriff und einem Aushebegriff. Weitere technische Eigenschaften: · Außenmaß L x B x H: 1120 x 1120mm · Bauhöhe: 90mm · lichte Breite Schacht: 1000mm · lichte Länge Schacht: 1000mm · lichtes Schachtmaß: 1000 x 1000mm · Wannentiefe: 80mm

Zarges Schachtabdeckung Aus Edelstahl Mit Wanne 1000 Mm X 1000 Mm

Beschreibung by Topleiter.de Begeh- oder befahrbare Schachtabdeckungen mit wählbarer Oberfläche oder Deckelplatte für den Innen- und Außenbereich. Eine perfekt angepasste Optik bieten die Schachtabdeckungen mit wählbarer Oberfläche durch bauseitige Füllung der Deckelwanne mit dem gleichen Material wie der übrige Bodenbelag (Platten, Fliesen, Teppich oder Pflastersteine). Für geringere Belastungen von bis zu 1,5 t bieten die Schachtabdeckungen mit Deckelplatte die richtige Lösung. Die Deckelplatte ist aus geriffeltem, rutschfestem Aluminium bzw. Tränenblech aus Stahl, feuerverzinkt oder V2A (1.4301), gebeizt und passiviert. Der Rahmen ist aus feuerverzinktem Stahl bzw. Edelstahlprofil V2A (1.4301). pp Nach DIN EN 124 in Verbindung mit DIN 1229 Konische Profilkonstruktion mit Mehrfachverschraubung Leicht zu öffnen, kein Verklemmen EPDM-Dichtung Geruchs- und tagwasserdicht Belastung bei wählbarer Oberfläche: Prüfkraft 125 kN (= 12,5 t), nur nach Befüllung der Deckelwanne bauseitig mit Beton B 45 (Körnung 0–8) Inkl. Aushebegriffe (Paar) aus Edelstahl, bestehend aus einem selbstabhebenden Öffnungsgriff und einem Aushebegriff Abdeckungen aus Stahl, feuerverzinkt, und Edelstahl V2A Einbau bodeneben nach DIN EN 124 i.V. mit DIN 1229 Lichtes Schachtmaß (mm) 300 x 300 450 x 450 500 x 500 600 x 600 600 x 600 635 x 635 800 x 800 800 x 800 1000 x 1000 1000 x 1000 Material Abdeckung Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Tränenblech V2A Edelstahl V2A Edelstahl V2A Tränenblech V2A Edelstahl V2A Tränenblech V2A Material Rahmen Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Edelstahl V2A Deckelart mit Wanne* mit Wanne* mit Wanne* mit Wanne* mit Deckplatte** mit Wanne* mit Wanne* mit Deckplatte** mit Wanne* mit Deckplatte** Bauhöhe (mm) 90 90 90 90 62,5 90 90 62,5 90 62,5 Wannentiefe (mm) 80 80 80 80 - 80 80 - 80 - Davon belegt mit Baustahlgitter (mm) 40 40 40 40 - 40 40 - 40 - Außenmaß (mm) 420 x 420 570 x 570 620 x 620 720 x 720 760 x 760 755 x 755 920 x 920 960 x 960 1120 x 1120 1160 x 1160 Artikel-Nr. 47060 47061 47062 47064 47096 47065 47067 47098 47070 47099 * = Belastungsklasse bei Befestigung mit Beton B 45 Klasse B 12,5 t. Bei Teilbefestigung max. Fußgänger ** = Belastungsklasse A 1,5 t
