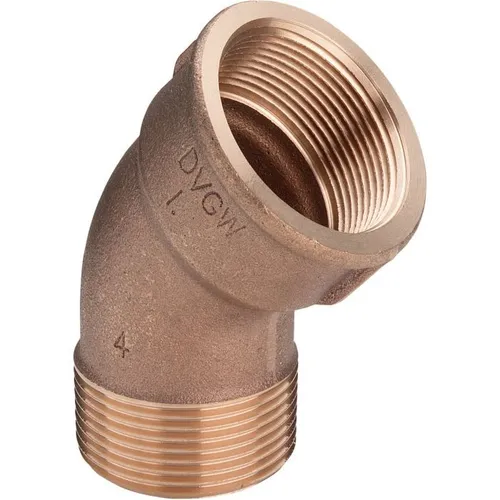

Viega Bogen 281755 R 3/8 x Rp 3/8, 45°, Rotguss

Viega Bogen 281755 R 3/8 x Rp 3/8, 45°, Rotguss

Grad: 45 °, Material: Rotguss

Rotguss Bogen 45° Ag/ig 3/8 Zoll - Typ 3121 - Viega

Allgemeine Beschreibung Der Viega Rotguss Bogen 45° AG/IG 3/8 Zoll - Typ 3121 ist ein hochwertiger Gewindefitting, der für Trinkwasserinstallationen nach DIN 1988 und Gasinstallationen nach DVGW-TRGI 2008 geeignet ist. Er bietet solide Sicherheit bei ungleichen Wassereigenschaften und schwierigen äußeren Bedingungen. Der Bogen ist formstabil und beständig gegen Erosionskorrosion sowie Entzinkung und Spannungsrisskorrosion. Technische daten Modell: 3121 Artikelnummer: 281755 Winkel des Bogens: 45° Material: Rotguss Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Nenndurchmesser Anschluss 1: 3/8 Zoll (10 mm) Nenndurchmesser Anschluss 2: 3/8 Zoll (10 mm) Rohraußendurchmesser Anschluss 1: 16,4 mm Rohraußendurchmesser Anschluss 2: 16,4 mm Länge Anschluss 1: 22 mm Länge Anschluss 2: 23 mm Arbeitslänge Anschluss 1: 10 mm Arbeitslänge Anschluss 2: 10,1 mm Oberflächenschutz: unbehandelt Mit Dichtungsmaterial: nein Mit Entleerungsventil: nein Mit Entlüfter: nein Exzentrisch: nein Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Kompatibilität und Zubehör Der Bogen ist kompatibel mit anderen Rotguss-Gewindeverbindern und kann in verschiedenen Rohrleitungssystemen eingesetzt werden. Installation Die Installation erfolgt durch Verschrauben der Gewinde gemäß den anerkannten Regeln der Technik. Achten Sie darauf, die Gewinde vor der Montage zu reinigen und gegebenenfalls mit Dichtmaterial zu versehen. Anwendung Der Viega Rotguss Bogen 45° wird in der Rohrleitungstechnik eingesetzt, insbesondere in Trinkwasser- und Gasinstallationen. Er ermöglicht Richtungsänderungen in Rohrleitungen und ist ideal für Anwendungen, bei denen ein 45°-Winkel erforderlich ist. Weitere Informationen Haftungsübernahme-Vereinbarungen mit ZVSHK und BHKS Genormter Werkstoff – entspricht den anerkannten Regeln der Technik

Viega Gewindefitting Rotguss Bogen 45° AG/IG Typ 3121 DVGW, 3/8 Zoll

Bogen 90° mit Innengewinde x Außengewinde - Typ 3121 Ausführung: siehe Auswahlfeld oben Hersteller: Viega GmbH & Co. KG R x Rp-Gewinde Formstabil und beständig gegen Erosionskorrosion Beständig gegen Entzinkung und Spannungsrisskorrosion Genormter Werkstoff – entspricht den anerkannten Regeln der Technik Solide Sicherheit bei ungleichen Wassereigenschaften, unter schwierigen äußeren Bedingungen, und bei Erdverlegung Haftungsübernahme-Vereinbarungen mit ZVSHK und BHKS Für Trinkwasserinstallationen nach DIN 1988 / DIN EN 806 und Gasinstallationen nach DVGW-TRGI 2008 / AB G 600. Gewindefittinge aus Rotguss mit Gewinden nach DIN EN 10226-1 Gewindebezeichnungen: Rp =, zylindrisches Innengewinde nach EN 10226 (alt DIN 2999) R =, kegeliges (konisches) Außengewinde nach EN 10226 (alt DIN 2999) G =, zylindrisches Außengewinde nach ISO 228-1 (alt DIN 259)
