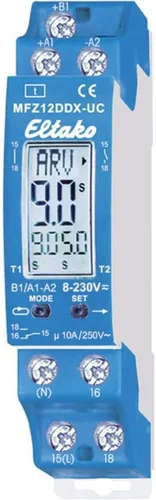

Eltako MFZ12DDX-UC Multifunktions-Zeitrelais mit 18 Funktionen, energiesparend mit nur 0,1 Watt Stand-by-Verbrauch und einfache digitale Zeiteinstellung

Eltako 2572934 Multifunktions-Zeitrelais

Produktart: Schalter

Eltako Zeitrelais MFZ12DDX-UC, mit Ein- & Ausschaltverzögerung, 0,1 s bis 99 h

Wechsler Schaltfunktion - der Schaltkontakt kann zwischen Öffner und Schließer umschalten Universal-Steuerspannung 12 - 230 V Max. Schaltleistung 10 A / 250 V Display zeigt Funktionen sowie Schaltzeiten an Eltako Duplex Technologie für verschließarme Kontaktschaltung im Nulldurchgang Keine Spulen-Verlustleistung sowie Erwärmung durch bistabiles Relais Verschiedene Schaltprogramme, wie z.B. Rückfall- und Ansprechverzögerung, Impulsformer, Ein- und Ausschaltwischer, Stromstoßschalter, Dauer-EIN, Dauer-AUS Einstellbare Schaltzeit von 0,1 Sek. bis 99 Std. Geeignet für die Hutschienenmontage (Gehäusebreite 1 TE / 18 mm) Merkmale: Verzögerung: mit Ein- & Ausschaltverzögerung Montage: Hutschiene Kontaktart: Wechsler

Eltako MFZ12DDX-UC | Multifunktions-Zeitrelais | 1 Wechsler | 18 Funktionen | 8-230V AC/DC | Hutschiene | 2000W

Eltako MFZ12DDX-UC | Multifunktions-Zeitrelais | 1 Wechsler | 18 Funktionen | 8-230V AC/DC | Hutschiene | 2000W

Eltako MFZ12DDX-UC MULTIFUNKTIONSRELAIS

1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Funktionen: RV = Rückfallverzögerung. AV = Ansprechverzögerung. AV+ = Additive Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). IF = Impulsformer. EW = Einschaltwischer. AW = Ausschaltwischer. EAW = Einschalt- und Ausschaltwischer. Bei den Funktionen TI, TP, IA, EAW, ARV und ARV+ kann eine abweichende zweite Zeit eingegeben werden, auch mit anderem Zeitrahmen. Einstellung der Zeiten und Funktionen: Durch Drücken der Taste MODE wird das LCD-Element gewählt, welches geändert werden soll. Das jeweils im Zugriff befindliche Element blinkt. Durch Drücken der Taste SET wird das im Zugriff befindliche Element geändert. Dies kann die Funktion, der Zeitrahmen, die Zeit T1 oder die Zeit T2 (nur bei TI, TP, IA, EAW, ARV und ARV+) sein. Jede Eingabe wird mit der Taste MODE beendet. Nach der Zeiteinstellung mit MODE blinkt kein Element mehr das Zeitrelais ist betriebsbereit. Mit dem nächsten Drücken der MODE-Taste beginnt der Eingabezyklus von vorne, alle eingestellten Parameter bleiben erhalten, wenn sie nicht mit SET geändert werden. 25 Sekunden nach der letzten Betätigung und bei immer noch blinkendem Element wird der Eingabezyklus automatisch beendet und verfallen die vorherigen Änderungen. Anzeigefunktionen des LC-Displays: Wurden die Funktionen ON oder OFF gewählt, so wird keine Zeit, sondern werden nur ON oder OFF und das Kontaktsymbol in der richtigen Stellung gezeigt. Bei allen anderen Funktionen werden die eingestellte(n) Zeit(en), das Funktionskürzel und das Kontaktsymbol in der richtigen Stellung offen oder geschlossen gezeigt. Während des Zeitablaufes blinkt die ablaufende Zeit und wird die Restzeit angezeigt. Sicherheit bei Stromausfall: Die eingestellten Parameter werden in einem EEPROM gespeichert und stehen daher nach einem Stromausfall sofort wieder zur Verfügung. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%. Technische Daten Herstellerprogramm Zeitrelais Ausführung des elektrischen Anschlusses Schraubanschluss Zeitbereich 0,1..14400 s Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V Bemessungssteuerspeisespannung Us bei DC 12 V Anzahl der Ausgänge, unverzögert, Wechsler 1 Werkstoff des Kontakteinsatzes Thermoplast Werkstoff des Kontaktes Kupfer Werkstoff der Kontaktbeschichtung sonstige Betriebsspannung bei AC 50 Hz 230 V Betriebsspannung bei DC 8 V Spannungsart der Betriebsspannung AC Nennstrom 10 A Max. Einschaltstrom 10 A Breite 18 mm Höhe 66 mm Tiefe 58 mm

ELTAKO Multifunktions-Zeitrelais digital MFZ12DDX-UC 23001004

Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8…230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Features: Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen Geringer Stand-by-Verlust von 0,05 - 0,5 Watt LC-Display für einfache Zeiteinstellungen über zwei Tasten 600 einstellbare Zeitwerte von 0.1 bis 99 Stunden Bistabiles Relais verhindert Erwärmung im Betrieb Technische Daten: Versorgungsspannung: 230 V~ Steuerspannung: von 8…230 V Nennschaltstrom bei 250 V AC - A Schaltleistung Glühlampen 2000 W Schaltleistung Leuchtstofflampen DUO 1000 VA Schaltleistung Leuchtstofflampen induktiv 1000 VA Schaltleistung Leuchtstofflampen parallel 500 VA Zeitbereich Einheit: Minuten/Stunden Montageart: DIN-Schiene Breite in Teilungseinheiten: 1 Anzahl der Schließer: 2 Einbautiefe: 58 mm Lieferumfang: Zeitrelais Bedienungsanleitung

Eltako Multifunktions-Zeitrelais (23001004)

Eltako Multifunktions-Zeitrelais (23001004)

Eltako MFZ 12 DDX -UC, digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen

1 Wechsler potenzialfrei 10A/250VAC, Glühlampen 2000W*. Stand-by-Verlust nur 0,4Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Mit der Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by- Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Funktionen RV = Rückfallverzögerung AV = Ansprechverzögerung AV+ = Additive

Eltako MFZ12DDX-UC, Multifunktionsrelais, 18 Funktionen, potenzialfrei, 10A

Produktmerkmale: Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen....

Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230V 1 St. Zeitbereich: 0.1s - 99h 1 Wechsler

Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.

MFZ12DDX-UC - Multifunktions-Zeitrelais - 1 Wechsler, 250V/10A, Digital

Multifunktions-Zeitrelais, 1 Wechsler, Reiheneinbaugerät für die Tragschienenmontage Die Funktionen als auch die Zeiten werden mit einem Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste zeit ist somit 99 Stunden. 600 Zeiteinstellungen sind somit möglich. Die eingegebenen Zeit wird ständig digital angezeit. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistungen und keine Erwärmungen. Eltako-Duplex-Technologie Durch die Duplex-Technologie können die normalerweise potenzialfreien Kontakte im Nulldurchgang schalten und somit den Verschleiß erheblich reduzieren. Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%. Universal-Steuerspannung 8...230 V Stand-by-Verlust nur 0,05 - 0,5 W

Eltako Zeitrelais ELTAKO Multifunktions-Zeitrelais digital MFZ12DDX-UC

Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8…230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Features: Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen Geringer Stand-by-Verlust von 0,05 - 0,5 Watt LC-Display für einfache Zeiteinstellungen über zwei Tasten 600 einstellbare Zeitwerte von 0.1 bis 99 Stunden Bistabiles Relais verhindert Erwärmung im Betrieb Technische Daten: Versorgungsspannung: 230 V~ Steuerspannung: von 8…230 V Nennschaltstrom bei 250 V AC - A Schaltleistung Glühlampen 2000 W Schaltleistung Leuchtstofflampen DUO 1000 VA Schaltleistung Leuchtstofflampen induktiv 1000 VA Schaltleistung Leuchtstofflampen parallel 500 VA Zeitbereich Einheit: Minuten/Stunden Montageart: DIN-Schiene Breite in Teilungseinheiten: 1 Anzahl der Schließer: 2 Einbautiefe: 58

Eltako DIG. MULTIFKTS.ZEITRELAIS / ELTAKO MFZ12DDX-UC 23001004

(656674034) Digital einstellbares Multifunktions-Zeitrelais MFZ12DDX-UC mit 18 Funktionen. 1 Wechsler potenzialfrei 10A/250VAC, Glühlampen 2000W. Stand-by-Verlust nur 0.4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilun

Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 99 h 1 Wechsler

Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt...

ELTAKO Multifunkt.Zeitrelais MFZ12DDX-UC 1TE 1xWechsler 8-230V 0,5s-1h 2000W MFZ12DDX-UC (23001004)

ELTAKO Multifunkt.Zeitrelais MFZ12DDX-UC 1TE 1xWechsler 8-230V 0,5s-1h 2000W MFZ12DDX-UC (23001004)
