Pololu DRV8835 Motortreiber für 2 Motoren

Pololu DRV8835 Motortreiber für 2 Motoren

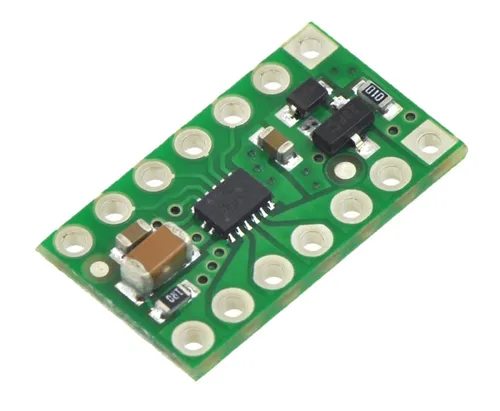

Dieses winzige Breakout-Board für den Dual-Motor-Treiber DRV8835 von TI kann kontinuierlich 1,2 A pro Kanal (1,5 A Spitze) an ein Paar Gleichstrommotoren liefern und unterstützt zwei mögliche Steuerschnittstellen für zusätzliche Flexibilität bei der Verwendung: IN/IN und PHASE/ENABLE. Mit einem Betriebsspannungsbereich von 0 V bis 11 V und eingebautem Schutz gegen Verpolung, Unterspannung, Überstrom und Übertemperatur ist dieser Treiber eine hervorragende Lösung für die Versorgung von bis zu zwei kleinen Motoren mit niedriger Spannung. Die Trägerplatine hat den Formfaktor eines 14-poligen DIP-Gehäuses, wodurch sie einfach mit Standard-Lötfreien Breadboards und 0,1-Perfboards verwendet werden kann. Technische Daten: Größe: 0,4 × 0,7 Gewicht: 0,5 g Motortreiber: DRV8835 Motorkanäle: 2

Pololu DRV8835 Motortreiber für 2 Motoren

ÜbersichtDer DRV8835 von Texas Instruments ist ein winziger Dual-H-Brücken-Motortreiber-IC, der für die bidirektionale Steuerung von zwei bürstenbehafteten Gleichstrommotoren bei 0 V bis 11 V verwendet werden kann. Er kann kontinuierlich bis zu etwa 1,2 A pro Kanal liefern und für einige Sekunden Spitzenströme von bis zu 1,5 A pro Kanal tolerieren, was ihn zu einem idealen Treiber für kleine Motoren macht, die mit relativ niedrigen Spannungen laufen. Der DRV8835 ist ein großartiger IC, aber sein kleines, bleifreies Gehäuse macht es für den typischen Studenten oder Bastler schwierig, ihn zu verwenden; unser Breakout-Board gibt diesem Treiber den Formfaktor eines 14-Pin-DIP-Gehäuses, wodurch er einfach mit Standard-Lötfreien Breadboards und 0,1-Perfboards verwendet werden kann. Die Platine wird mit SMD-Bauteilen, einschließlich des DRV8835, bestückt und enthält einen FET zum Schutz gegen Batterieumkehr.Alternative TreiberoptionenDiese Platine ist unserem DRV8833-Doppelmotortreiber-Carrier in Bezug auf den Betriebsspannungsbereich und den Dauerstrom sehr ähnlich, aber der DRV8835 hat eine niedrigere Mindestbetriebsspannung, bietet einen zusätzlichen Steuerschnittstellenmodus und ist in jeder Abmessung 0,1 kleiner. Der DRV8833 hat eine höhere Spitzenstrombelastbarkeit (2 A pro Kanal gegenüber 1,5 A), eine optionale eingebaute Strombegrenzung und benötigt keine extern zugeführte Logikspannung. Der DRV8838 hat den gleichen Betriebsspannungsbereich wie der DRV8835 und sehr ähnliche Stromfähigkeiten, und er verwendet die gleiche PHASE/ENABLE-Steuerschnittstelle.Wenn Sie Alternativen zu diesem Treiber für höhere Spannungen suchen, sollten Sie unsere Motortreiber A4990 und DRV8801 in Betracht ziehen.Wir führen auch ein DRV8835 Dual-Motortreiber-Arduino-Shield, mit dem sich dieser großartige Treiber leicht in ein Arduino-Projekt integrieren lässt, sowie ein DRV8835-Motortreiber-Kit für den Raspberry Pi.EigenschaftenDual-H-Brücken-Motortreiber: kann zwei DC-Motoren oder einen bipolaren Schrittmotor ansteuernMotorversorgungsspannung: 0 V bis 11 VLogik-Versorgungsspannung: 2 V bis 7 VAusgangsstrom: 1,2 A Dauerstrom (1,5 A Spitzenstrom) pro MotorMotorausgänge können parallel geschaltet werden, um 2,4 A Dauerstrom (3 A Spitzenstrom) an einen einzelnen Motor zu liefernZwei mögliche Schnittstellenmodi: IN/IN (Ausgänge spiegeln meist die Eingänge) oder PHASE/ENABLE (ein Pin für Richtung und ein weiterer für Geschwindigkeit)Eingänge sind 3V- und 5V-kompatibelUnterspannungssperre für die Logikversorgung und Schutz gegen Überstrom und ÜbertemperaturVerpolungsschutz für die MotorversorgungKompakte Größe (0,7×0,4) mit dem Formfaktor eines 14-Pin-DIP-GehäusesEnthaltene HardwareZwei 1×7-polige abtrennbare 0,1-Steckerleisten sind im Lieferumfang des DRV8835-Doppelmotortreibers enthalten, die eingelötet werden können, um den Treiber mit Breadboards, Perfboards oder 0,1-Buchsenleisten zu verwenden. (Die Stiftleisten werden möglicherweise als einzelnes 1×14-Stück geliefert, das in zwei Hälften geteilt werden kann) Das rechte Bild oben zeigt die beiden möglichen Platinenausrichtungen bei Verwendung dieser Stiftleisten (Teile sichtbar oder Siebdruck sichtbar). Sie können Ihre Motorkabel und andere Verbindungen auch direkt auf die Platine löten. Dieses winzige Breakout-Board für den Dual-Motor-Treiber DRV8835 von TI kann kontinuierlich 1,2 A pro Kanal (1,5 A Spitze) an ein Paar Gleichstrommotoren liefern und unterstützt zwei mögliche Steuerschnittstellen für zusätzliche Flexibilität bei der Verwendung: IN/IN und PHASE/ENABLE. Mit einem Betriebsspannungsbereich von 0 V bis 11 V und eingebautem Schutz gegen Verpolung, Unterspannung, Überstrom und Übertemperatur ist dieser Treiber eine hervorragende Lösung für die Versorgung von bis zu zwei kleinen Motoren mit niedriger Spannung. Die Trägerplatine hat den Formfaktor eines 14-poligen DIP-Gehäuses, wodurch sie einfach mit Standard-Lötfreien Breadboards und 0,1-Perfboards verwendet werden kann. Technische Daten: Größe: 0,4 × 0,7Gewicht: 0,5 gMotortreiber: DRV8835Motorkanäle: 2Minimale Betriebsspannung: 0 VMaximale Betriebsspannung: 11 VDauerausgangsstrom pro Kanal: 1,2 ASpitzenausgangsstrom pro Kanal: 1,5 ADauerhafter paralleler Ausgangsstrom: 2,4 AMaximale PWM-Frequenz: 250 kHzMinimale Logikspannung: 2 VMaximale Logikspannung: 7 VRückspannungsschutz? JaPCB dev codes: Md18aAndere PCB-Kennzeichnungen: 0J3901 Weitere Informationen sowie Datenblätter, Anleitungen, Downloads finden Sie unter: - Nur in trockenen Innenräumen verwenden, um Beschädigungen durch Feuchtigkeit zu vermeiden. - Von direkter Sonneneinstrahlung oder extremen Temperaturen fernhalten. - Sicherstellen, dass die Betriebsspannung den technischen Spezifikationen entspricht. - Anschluss ausschließlich mit geeignetem Kabel und Steckern durchführen. - Produkt vor mechanischer Beschädigung, Vibrationen und Stößen schützen. - Bei Installation und Wartung immer stromlos schalten. - Elektronische Bauteile vor elektrostatischer Entladung (ESD) schützen. - Nutzung nur durch geschultes Personal vornehmen. - e Produkte nicht eigenmächtig reparieren, sondern fachgerecht entsorgen. - Batterien oder Akkus gemäß den lokalen Vorschriften entsorgen.

Pololu DRV8835 Dual Motortreiber Carrier
