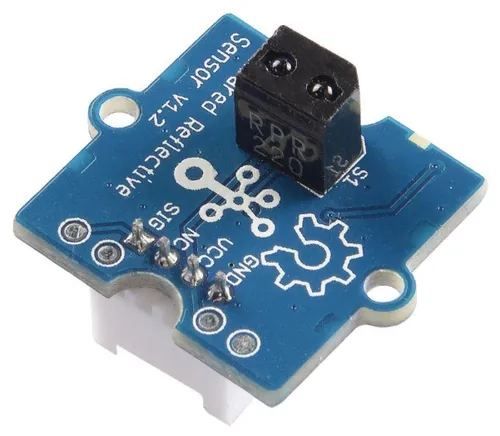

seeed Grove Reflektierender Infrarotsensor v1.2

seeed Grove - Reflektierender Infrarotsensor v1.2

Seeed Grove - Reflektierender Infrarotsensor v1.2 Der Grove - Reflektierende Infrarotsensor v1.2 dient der Erkennung von Nähe und Farbe von Objekten. Das Modul basiert auf dem Reflexionslichtsensor RPR-220, der aus einer Infrarot-LED und einem hochempfindlichen Fototransistor besteht. Die LED sendet Infrarotlicht aus, das von einem Objekt reflektiert wird. Die Reflexion wird vom Fototransistor registriert, woraufhin ein digitales LOW-Signal (binär 0) am SIG-Pin ausgegeben wird. Gleichzeitig leuchtet eine integrierte LED-Anzeige. Befindet sich kein Objekt im Erfassungsbereich oder ist der Abstand zu groß, bleibt das Ausgangssignal am SIG-Pin auf HIGH (binär 1) und die LED bleibt aus. Der Sensor hat einen effektiven Erfassungsbereich von 4 bis 16 mm. Zur Verstärkung des Signals des Fototransistors ist ein Rail-to-Rail-Operationsverstärker vom Typ LMV358 integriert. Die Empfindlichkeit des Sensors lässt sich durch ein

seeed Grove - Reflektierender Infrarotsensor v1.2

Seeed Grove - Reflektierender Infrarotsensor v1.2 Der Grove - Reflektierende Infrarotsensor v1.2 dient der Erkennung von Nähe und Farbe von Objekten. Das Modul basiert auf dem Reflexionslichtsensor RPR-220, der aus einer Infrarot-LED und einem hochempfindlichen Fototransistor besteht. Die LED sendet Infrarotlicht aus, das von einem Objekt reflektiert wird. Die Reflexion wird vom Fototransistor registriert, woraufhin ein digitales LOW-Signal (binär 0) am SIG-Pin ausgegeben wird. Gleichzeitig leuchtet eine integrierte LED-Anzeige. Befindet sich kein Objekt im Erfassungsbereich oder ist der Abstand zu groß, bleibt das Ausgangssignal am SIG-Pin auf HIGH (binär 1) und die LED bleibt aus. Der Sensor hat einen effektiven Erfassungsbereich von 4 bis 16 mm. Zur Verstärkung des Signals des Fototransistors ist ein Rail-to-Rail-Operationsverstärker vom Typ LMV358 integriert. Die Empfindlichkeit des Sensors lässt sich durch ein Potentiometer justieren, welches die Verstärkung des Verstärkers verändert. Das Grove-Standardstecksystem ermögli

seeed Grove - Reflektierender Infrarotsensor v1.2, Sensor für Farben und Nähe
