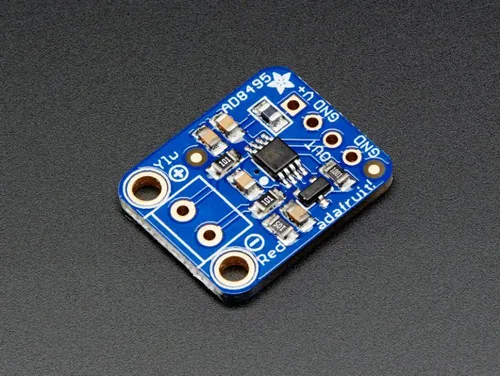

Analog Output K-Type Thermocouple Amplifier - AD8495 Breakout Thermoelemente sind sehr empfindlich und benötigen einen guten Verstärker mit einer Kaltkompensationsreferenz. Wir haben bereits einige digitale Thermoelement-Verstärker im Shop, aber jetzt freuen wir uns, einen hervorragenden Analogausgang-Verstärker vorstellen zu können. Dieser Sensor ist sehr einfach zu verwenden, und wenn Ihr Mikrocontroller über analoge Eingänge verfügt, sind Sie im Handumdrehen einsatzbereit! Der AD8495 K-Typ-Thermoelement-Verstärker von Analog Devices ist so einfach zu verwenden, dass wir alles auf der Rückseite der kleinen Leiterplatte dokumentiert haben. Versorgen Sie das Board mit 3-18VDC und messen Sie die Ausgangsspannung am OUT-Pin. Sie können die Spannung leicht in Temperatur umrechnen mit der folgenden Gleichung: Temperatur = (Vout - 1.25) / 0.005 V. Wenn die Spannung zum Beispiel 1.5VDC beträgt,

Adafruit Analogausgang K-Typ Thermoelement-Verstärker - AD8495 Breakout

Analog Output K-Type Thermocouple Amplifier - AD8495 Breakout Thermoelemente sind sehr empfindlich und benötigen einen guten Verstärker mit einer Kaltkompensationsreferenz. Wir haben bereits einige digitale Thermoelement-Verstärker im Shop, aber jetzt freuen wir uns, einen hervorragenden Analogausgang-Verstärker vorstellen zu können. Dieser Sensor ist sehr einfach zu verwenden, und wenn Ihr Mikrocontroller über analoge Eingänge verfügt, sind Sie im Handumdrehen einsatzbereit! Der AD8495 K-Typ-Thermoelement-Verstärker von Analog Devices ist so einfach zu verwenden, dass wir alles auf der Rückseite der kleinen Leiterplatte dokumentiert haben. Versorgen Sie das Board mit 3-18VDC und messen Sie die Ausgangsspannung am OUT-Pin. Sie können die Spannung leicht in Temperatur umrechnen mit der folgenden Gleichung: Temperatur = (Vout - 1.25) / 0.005 V. Wenn die Spannung zum Beispiel 1.5VDC beträgt, ist die Temperatur (1.5 - 1.25) / 0.005 = 50°C. Merkmale im Überblick Arbeitet mit jedem K-Typ-ThermoelementVerwendet das AD8495ARMZ-Teil (A-Grad-Chip)Einfach zu verwendender AnalogausgangTemperaturbereich bei 5V Stromversorgung: -250°C bis +750°C Ausgang (0 bis 5VDC), solange das Thermoelement diesen Bereich verarbeiten kannTemperaturbereich bei 3.3V Stromversorgung: -250°C bis +410°C Ausgang (0 bis 3.3VDC), solange das Thermoelement diesen Bereich verarbeiten kannTechnische Daten Messgenauigkeitsbereich: ± 1°C um Raumtemperatur, ± 2°C für 25°C bis +400°C, darüber hinaus siehe die AN-1087 App-NoteVersorgungsspannung: 3-18VDCSonstige Daten Die mitgelieferten Klemmenblöcke können blau oder schwarz seinLieferumfang 1x 2-poliger Klemmenblock1x vollständig montierte Leiterplatte mit AD8495 + TLVH431 1.25V Präzisionsspannungsreferenz1x StiftleistenheaderHinweis: Die mitgelieferten Anschlussklemmen können blau oder schwarz sein. Link AD8495 DatasheetEagleCAD PCB files on GitHubFritzing object in Adafruit Fritzing Library
